Adapter un schéma d’installation de pompe piscine Intex conçu pour un bassin hors sol à une grande piscine pose un problème concret : le débit, la tuyauterie et la protection électrique ne répondent plus aux mêmes contraintes. L’écart entre un petit bassin autoportant et une piscine de grand volume se mesure sur trois paramètres techniques que les guides de montage Intex standard ne détaillent pas.
Débit de pompe et volume de bassin : les écarts qui comptent
Le dimensionnement d’une pompe de filtration repose sur un ratio simple : le volume total d’eau du bassin doit pouvoir être recyclé en un temps donné. Les épurateurs à cartouche livrés avec les kits Intex sont calibrés pour des volumes modestes.
Quand le volume augmente, le temps de recyclage s’allonge au-delà du raisonnable, ou le système de filtration ne parvient plus à maintenir une eau claire. Le tableau ci-dessous compare les caractéristiques typiques d’un système Intex standard face aux exigences d’un grand bassin.
| Paramètre | Kit pompe Intex standard (hors sol) | Grande piscine (volume élevé) |
|---|---|---|
| Type de filtration | Cartouche filtrante ou petit filtre à sable | Filtre à sable ou média filtrant haute capacité |
| Diamètre tuyaux | 32 mm ou 38 mm | 50 mm (norme piscine enterrée) |
| Raccords | Colliers et embouts à visser Intex | Raccords PVC pression collés |
| Protection électrique | Différentiel 30 mA (type standard) | Différentiel 30 mA type F (norme NF C 15-100) |
| Distance pompe-bassin | Moins de 2 m recommandés | Souvent au-delà de 3,5 m (local technique) |
La colonne de droite montre que chaque paramètre change d’échelle dès que le volume dépasse celui d’un bassin hors sol classique. Le schéma de branchement Intex d’origine reste un bon point de départ pour comprendre le parcours de l’eau (aspiration, pompe, filtre, refoulement), mais les composants physiques doivent être remplacés ou adaptés.
Passage de tuyaux 32/38 mm à 50 mm : le point de friction principal
Les pompes Intex utilisent des tuyaux souples de 32 mm ou 38 mm avec des raccords propriétaires. Sur un grand bassin, cette section de tuyau crée une perte de charge trop élevée : l’eau circule mal, le débit réel chute, et la filtration devient insuffisante.
Adapter le schéma Intex à une grande piscine implique de passer à des canalisations en PVC rigide de 50 mm. Ce changement de diamètre nécessite des pièces de transition.
- Un raccord réducteur 50 mm vers 38 mm (ou 32 mm) permet de connecter temporairement une pompe Intex à un circuit en 50 mm, mais cette réduction crée un goulot d’étranglement qui limite le débit effectif.
- Les vannes multivoies des filtres à sable Intex (vanne 6 voies) acceptent des tuyaux de 38 mm. Un adaptateur vers du PVC 50 mm est possible, à condition de sécuriser l’étanchéité avec du téflon et un collier de serrage adapté.
- Sur un circuit long (plus de quelques mètres entre la pompe et le bassin), la perte de charge dans un tuyau de 38 mm rend le système Intex inadapté sans remplacement de la pompe.
Le schéma de principe reste identique (skimmer ou buse d’aspiration, pré-filtre, pompe, filtre, buse de refoulement), mais la section de chaque tuyau et la puissance de la pompe doivent correspondre au volume réel du bassin.
Normes électriques et distances de sécurité pour une grande piscine
Les schémas Intex mentionnent souvent de placer la pompe à quelques mètres du bassin et de brancher sur une prise protégée. Pour une grande piscine, la norme NF C 15-100 section 7-702 impose des contraintes précises que ces schémas simplifiés ne détaillent pas.
Trois volumes de sécurité sont définis autour du bassin :
- Volume 0 : intérieur du bassin et parois. Aucun appareil électrique autorisé hormis ceux spécifiquement conçus pour l’immersion.
- Volume 1 : de 0 à 2 m du bord du bassin, sur 2,5 m de hauteur. Seuls les équipements très basse tension de sécurité (TBTS) y sont admis.
- Volume 2 : de 2 m à 3,5 m du bord. Les appareils y sont acceptés à condition d’être protégés par un différentiel 30 mA avec un indice de protection adapté (IPX4 minimum, IPX5 en cas d’exposition aux projections).
Au-delà de 3,5 m du bord, l’installation redevient celle d’un circuit extérieur classique, toujours protégé par un différentiel 30 mA. Les projets mis aux normes récemment requièrent un différentiel de type F plutôt qu’un type AC ou A standard. Cette distinction n’apparaît dans aucun guide de branchement Intex grand public.
Pour une grande piscine, la pompe se trouve généralement dans un local technique situé à plus de 3,5 m du bord. Le câblage entre le tableau électrique et ce local doit respecter la section de câble adaptée à la puissance de la pompe et à la longueur du circuit. Un schéma Intex ne couvre pas ce dimensionnement électrique.

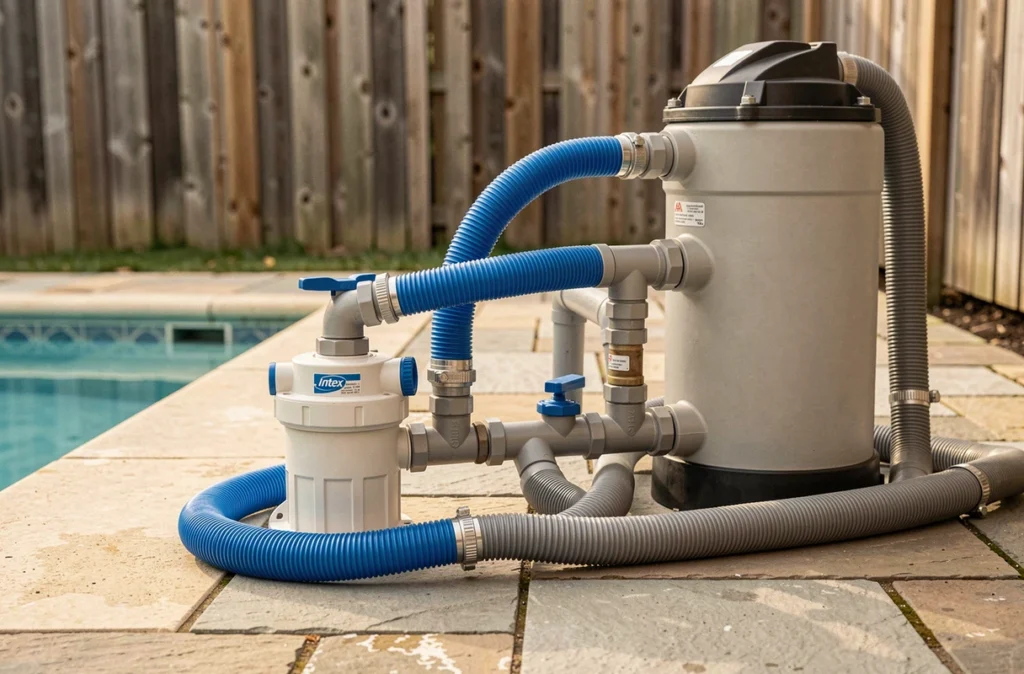

Filtre à cartouche ou filtre à sable : adapter le média filtrant au volume
Le schéma d’installation Intex prévoit soit un épurateur à cartouche, soit un filtre à sable de capacité modeste. Sur un grand bassin, le filtre à cartouche Intex ne peut pas assurer une filtration efficace au-delà d’un certain volume d’eau.
Le filtre à sable offre une meilleure capacité de traitement pour les grands volumes. La quantité de sable (ou de média filtrant alternatif comme le verre filtrant) doit être proportionnelle au débit de la pompe. Un filtre à sable Intex de petit format peut servir de filtre d’appoint, mais pas de système principal pour une grande piscine.
Le parcours de l’eau reste le même que sur le schéma Intex : aspiration depuis le bassin, passage dans le pré-filtre de la pompe, envoi vers le filtre, puis retour au bassin par la buse de refoulement. En revanche, la taille de chaque composant et le débit nécessaire changent radicalement.
Le schéma d’installation pompe piscine Intex fournit une logique de circulation d’eau transposable à un grand bassin. Les raccords, le diamètre des tuyaux, la puissance de la pompe et la protection électrique, eux, ne se transposent pas. Conserver le principe du circuit Intex tout en remplaçant chaque composant sous-dimensionné reste la méthode la plus fiable pour passer d’un montage hors sol à une installation adaptée à un grand volume.
